sondAs de contacto de resorte normalmente abiertas sonda de interruptor SF-2.96x51
INTRODUCCIÓN A LA SONDA DE INTERRUPTOR
A interruptor de sonda es una combinación de receptáculo y sonda de contacto de resorte que normalmente está abierta, y después de un recorrido designado, el Cambiar sonda cierra El uso más común de las sondas de conmutación es en la industria de pruebas de arneses de cables. La sonda de interruptor se utiliza para verificar la ubicación correcta de un terminal en un conector mientras se verifica también la fuerza de retención.
Las sondas de conmutación también verifican la presencia de componentes no conductores, como tapas para conectores o dispositivos en una placa de circuito. Las sondas SFENG pueden ofrecer diferentes tamaños estándar de sondas de conmutación.
SONDA DE INTERRUPTOR Especificación
| Cambiar modelo de sonda | SF-2.96x51 |
| Material del émbolo | Becu, chapado en Au on Ni |
| material del barril | Latón, chapado en Au on Ni |
| pasador de cola | Becu, Au on Ni plateado |
| Manga aislante | OJEADA |
| carrera completa | 5,0 mm |
| Fuerza de la primavera | 120g±20% |
| Cambiar la condición de la sonda | normalmente abierto |
Proporcionar tipos de soluciones de pasadores pogo de resorte para satisfacer diferentes entornos de prueba. Podemos producir de acuerdo con sus necesidades o dibujos de diseño o muestras, por lo que si tiene esta demanda, envíenos los dibujos o muestras que tenga y le cotizaremos lo antes posible.

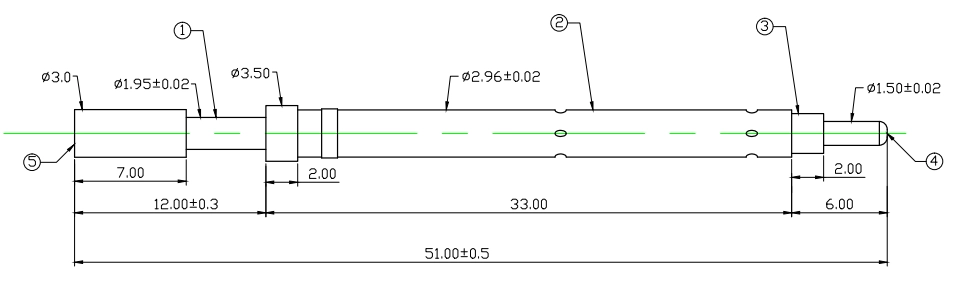

Dibujo del producto

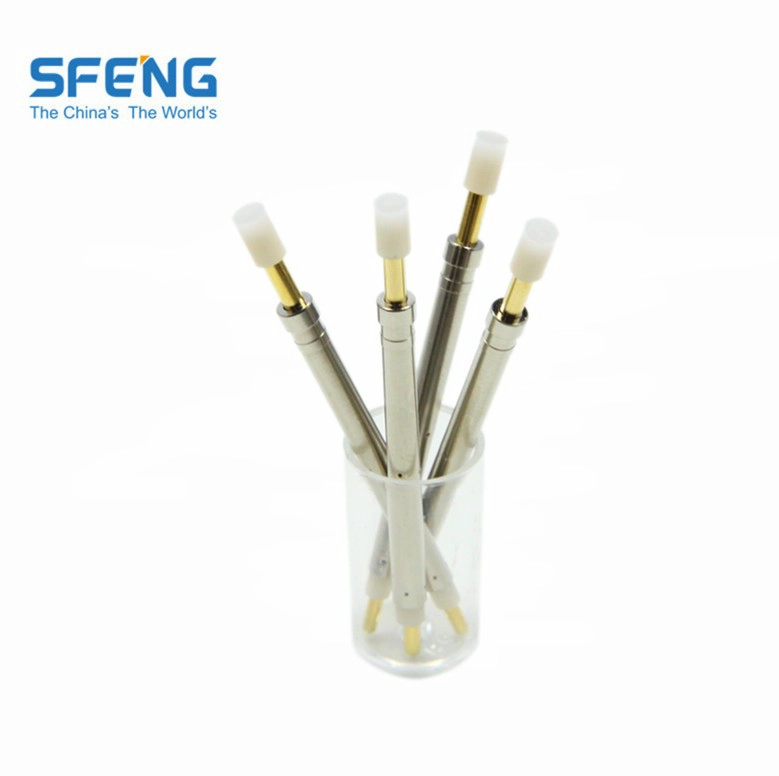

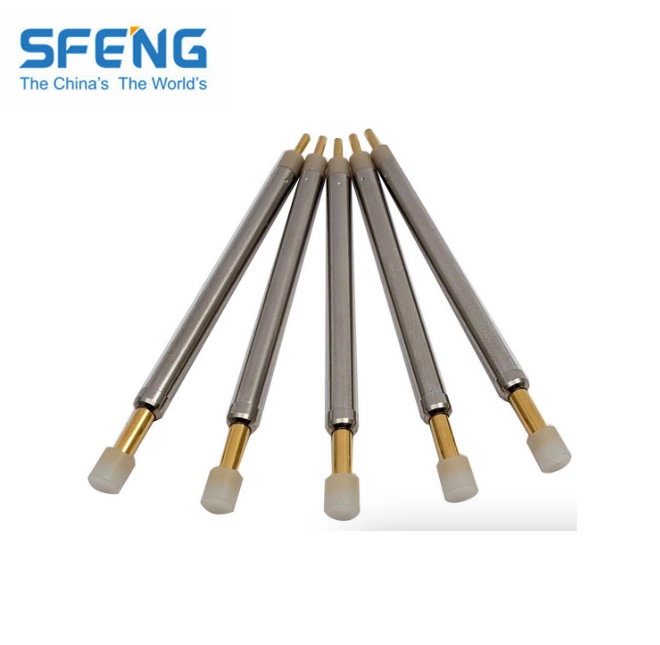

*CAMBIO DE SONDA Mostrar
*SFENG OTROS PRODUCTOS
a. Pasador con resorte (único) para pruebas de PCB, ICT, FCT, etc.
b. Pin Pogo (conector) para establecer una conexión (generalmente temporal) entre dos placas de circuito impreso para cargar c. Sonda de doble extremo para pruebas de BGA y semiconductores;
d.Pasador universal sin resorte, pasador de revestimiento, pasador LM con series QZ y VZ;
e. Sonda de alta corriente, sonda de interruptor, aguja de capacitancia
f.Terminal y receptáculo/enchufe;
h.Otros componentes electrónicos relacionados, cable 30# OK, cerraduras Jig, POM, bisagra de hierro, etc.

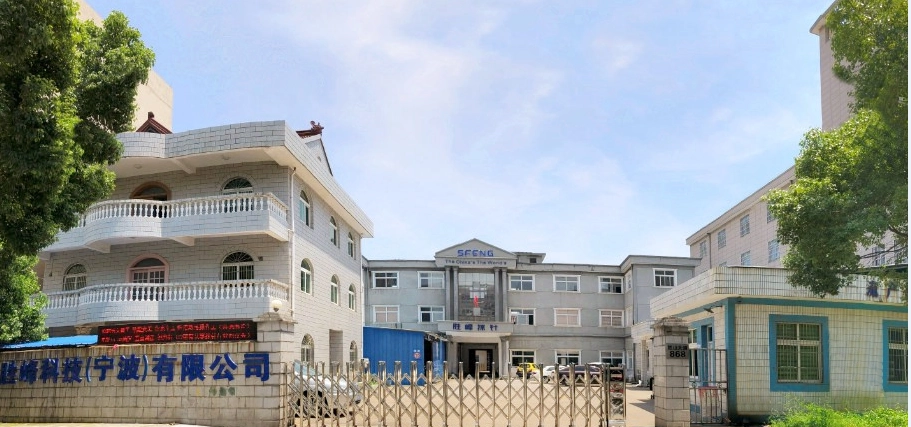

*MOSTRACIÓN DE FÁBRICA
Máquina de procesamiento de té altamente personalizada para satisfacer sus necesidades especiales, el control de calidad estrictamente del producto es nuestro requisito.
Carrera completa: 5,2 mm
Ruta de conmutación: 1,7 mm
Fuerza del resorte: 70 gf @ carga 1,7 mm
Vida útil: 300.000 veces
Aplicación: mazo de cables, plantillas de prueba, accesorios para diversas industrias automotrices.
Carrera completa: 5,0 mm
Ruta de conmutación: 1,5 mm
Fuerza del resorte: 450 gf @ carga 5,0 mm
Vida útil: 300.000 veces
Aplicación: mazo de cables, plantillas de prueba, accesorios para diversas industrias automotrices.
Artículo: sonda de conmutación SF-KP1.65*44.6-A1.5
Materiales: Cobre Berilio
Primavera: alambre de música
Acabado: chapado en oro
Artículo: sonda de conmutación SF-KP1.65*44.6-J (punta redonda)
Materiales: Cobre Berilio
Primavera: alambre de música
Acabado: chapado en oro
Artículo: sonda de conmutación SF-KP1.65*44.6-A1.5
Materiales: Cobre Berilio
Primavera: alambre de música
Acabado: chapado en oro
Especificaciones de la sonda de conmutación:
Clasificación actual: 3A
Resistencia de contacto :<50mΩ
Carrera completa: 5,2 mm.
Ruta de conmutación: 1,7 mm
Fuerza del resorte: 100 ~ 150 fg @ carga 5,0 mm
Fuerza del resorte: 200 ~ 250 gf @ carga 3,3 mm
El conjunto elástico total: 350 ~ 400 gf @ carga 5,0 m
Material:
Émbolo: Becu
Barril: Latón
Resorte: acero inoxidable 304.
Funda aislante: Peek
Conexión de soldadura: Becu
Receptáculo: Latón
Revestimiento: Au en Ni plateado
Émbolo : Becu
Barril: Latón
Primavera: Acero inoxidable 304
Material y revestimiento:
1. Consejo: POM
2. Émbolo: latón, chapado en oro.
3.Barril: latón, chapado en oro.
4.Manguito aislante:PEEK
5.Pin final: Ph, placa de oro
Especificaciones:
1. Distancia del interruptor: 1,5 mm
2. Fuerza del resorte: 100 g a 1,5 mm
Especificaciones de la sonda de conmutación:
Clasificación actual: 3A
Resistencia de contacto:<50mΩ
Carrera completa: 7,0 mm
Ruta de conmutación: 2,4 mm
Elástico de disparo del interruptor: 0,9 N a carga de 2,4 mm.
Fuerza del resorte: 2,5 N @ carga 2/3
Material:
Émbolo: Becu
Barril: Latón
Primavera: cable de música
Consejo: POM
Funda aislante: Peek
Conexión de soldadura: Becu
Especificaciones de la sonda de conmutación:
Carrera completa: 5,0 mm
Carrera actual: 3,5 mm.
Fuerza actual: 400 ± 20%
Distancia de conmutación: 1,0 ± 0,2 mm
Material:
Émbolo: Becu
Barril: Latón
Resorte: acero inoxidable 304.
Materiales (chapados):
1. Émbolo: Becu
2.Barril: Latón
3.Manguito aislante:mirar
4. Conexión de soldadura: Becu
5.Receptablmi: Latón
6.Primavera: SUS304
Especificaciones:
Clasificación actual: 3A
Contacto Resistenciae:<50mΩ
Carrera completa: 5,2 mm.
Ruta de conmutación: 1,7 mm
Fuerza del resorte: 100~150fg@load5.0mm/200~250gf@load3.3mm
El conjunto total de elásticos: 350~400gf@load5.0mm
Parámetros técnicos:
Distancia del interruptor: 1,0 ± 0,2 mm
Carrera completa: 5,0 mm
Carrera actual: 3,5 mm.
Fuerza actual: 400g ± 20%
Material:
Émbolo:Becu, Chapado en oro
Cuerpo:Latón, Chapado en oro
Resorte: acero inoxidable 304.
Marca:SFENG
Modelo: SF-开关针1.65*46.6-J1.0
Tamaño: L.46.6mm
Material: Ph
Acabado: Au en Ni plateado
Embalaje: caja de plástico y cargada en caja de cartón.
Marca:SFENG
Modelo: SF-开关针1.65*46.6-J1.0
Tamaño: L.46.6mm
Material: Ph
Acabado: Au en Ni plateado
Embalaje: caja de plástico y cargada en caja de cartón.
Marca:SFENG
Modelo: SF-新开关针(改良)
Tamaño: L.49.0mm
Material: latón
Acabado: chapado en oro.
Embalaje: caja de plástico y cargada en caja de cartón.
Marca:SFENG
Modelo: SF-新开关针(改良)
Tamaño: L.49.0mm
Material: latón
Acabado: chapado en oro.
Embalaje: caja de plástico y cargada en caja de cartón.
Marca:SFENG
Modelo: SF-新开关针(改良)
Tamaño: L.49.0mm
Material: latón
Acabado: chapado en oro.
Embalaje: caja de plástico y cargada en caja de cartón.
Marca:SFENG
Modelo: SF-新开关针(改良)
Tamaño: L.49.0mm
Material: latón
Acabado: chapado en oro.
Embalaje: caja de plástico y cargada en caja de cartón.
Marca:SFENG
Modelo: SF-开关针新PEEK 2.96X49带塑料头
Tamaño: L.54.0mm
Material: latón
Acabado: Au en Ni-plateado
Embalaje: caja de plástico y cargada en caja de cartón.
Marca:SFENG
Modelo: SF-开关针新PEEK 2.96X49带塑料头
Tamaño: L.54.0mm
Material: latón
Acabado: Au en Ni-plateado
Embalaje: caja de plástico y cargada en caja de cartón.
