pcb 用プロフェッショナルテストホッピングピン

  • 材質: 真鍮;
  • めっき: au またはニッケル;
  • サイズ: カスタマイズされる;
  • 包装: カートンにプラスチック箱、;
  • 製品詳細

製品仕様

ブランド

sfeng

品目番号

ポゴ pim

めっき

ニッケルメッキまたは金メッキ

リード タイム

7支払を受け取った後働く日

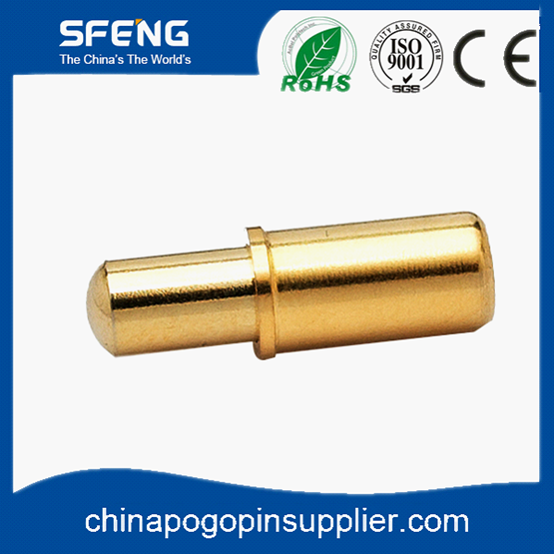

製品画像


サービス

1 私達は24の就業時間以内のあなたの照会に答えることができる。

2 カスタマイズされた設計は利用でき、oem は歓迎する。

3 我々は、速度と世界中のクライアントにプローブピンを提供することができます 精度.

4 私達は私達の顧客に高品質プロダクトとの最も低い価格を提供してもいい。


主な製品

ばねは pcb、ict、fct のテスト等のためのピン (単一) をロードした;

ホッピングピン (コネクタ) は、充電、位置決め、バッテリー、半導体 & インターコネクトアプリケーションのための2つのプリント基板間の接続を確立する。

bga と半導体のテストのためのダブルエンドプローブ;

スプリングなしユニバーサルピン、コーティングピン、qz と vz シリーズと lm ピン;

高電流プローブ、スイッチプローブ、静電容量ニードル

ターミナル & レセプタクル/socket;

その他関連電子部品、30 # ok ワイヤー、ジグロック、pom、鉄ヒンジ等

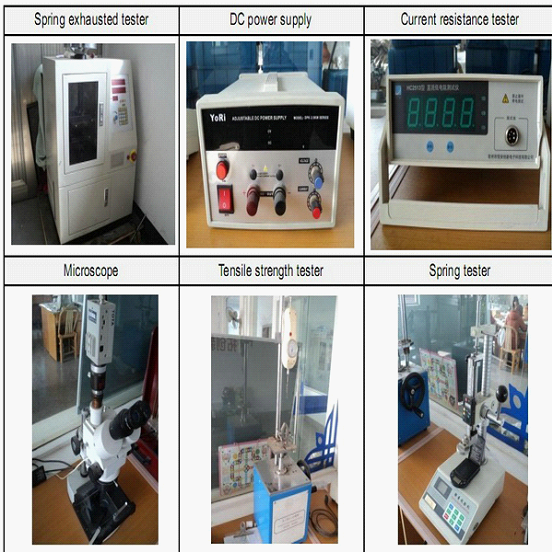

品質管理

梱包図


Packing picture2
